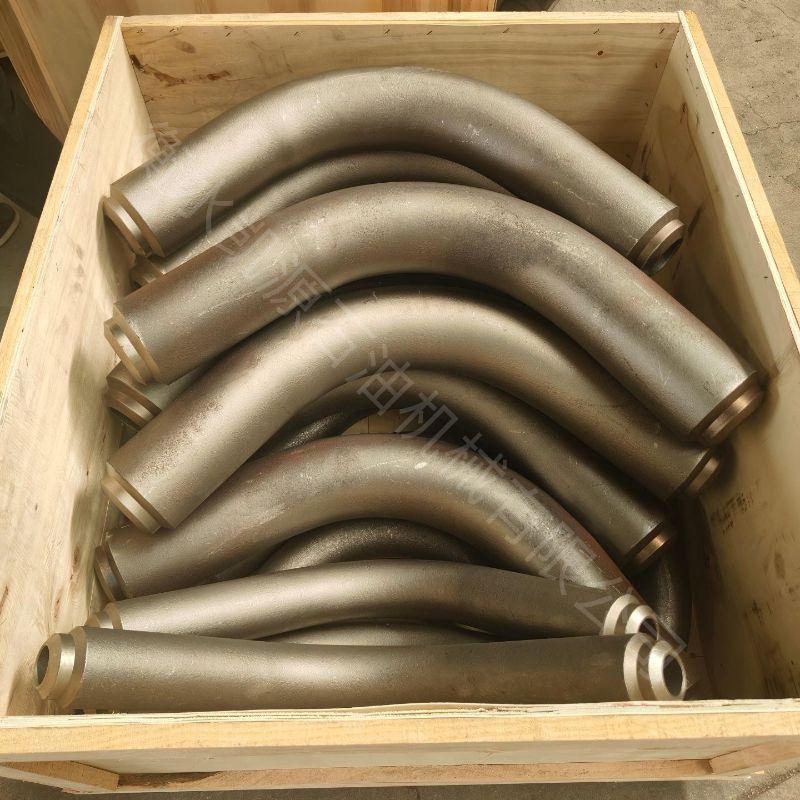

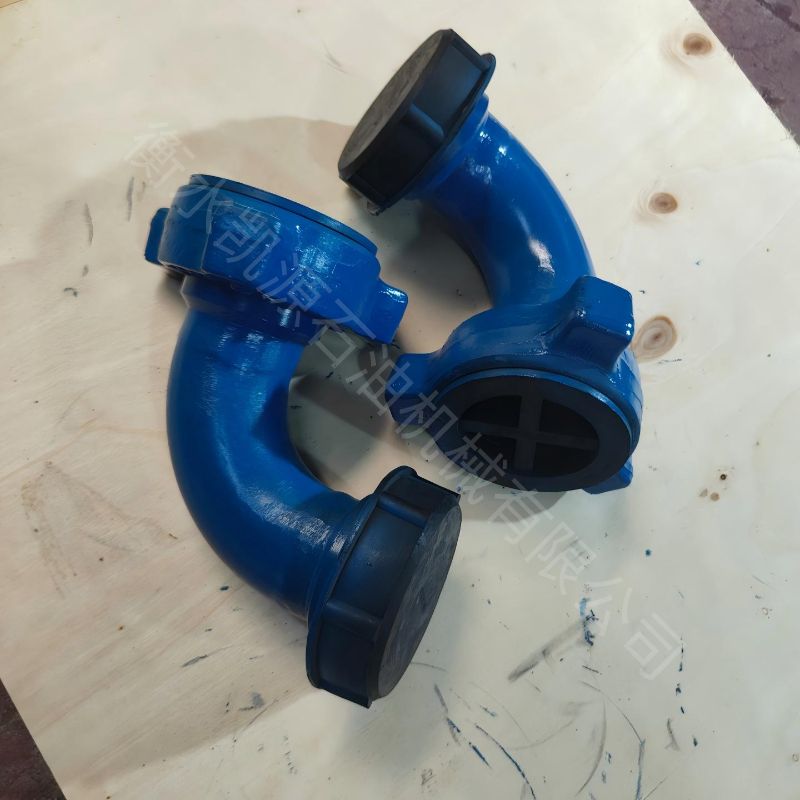

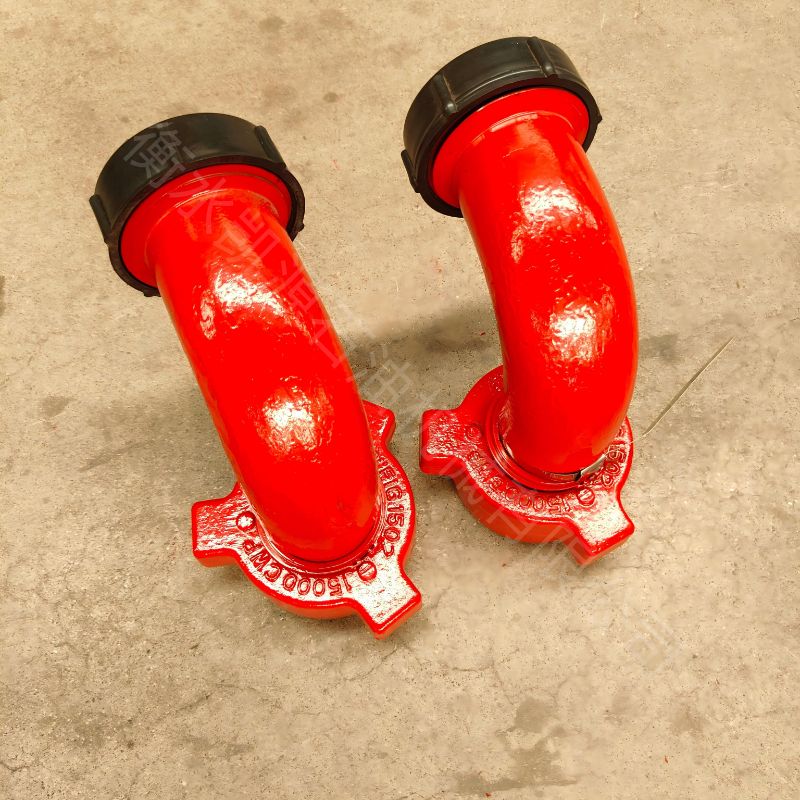

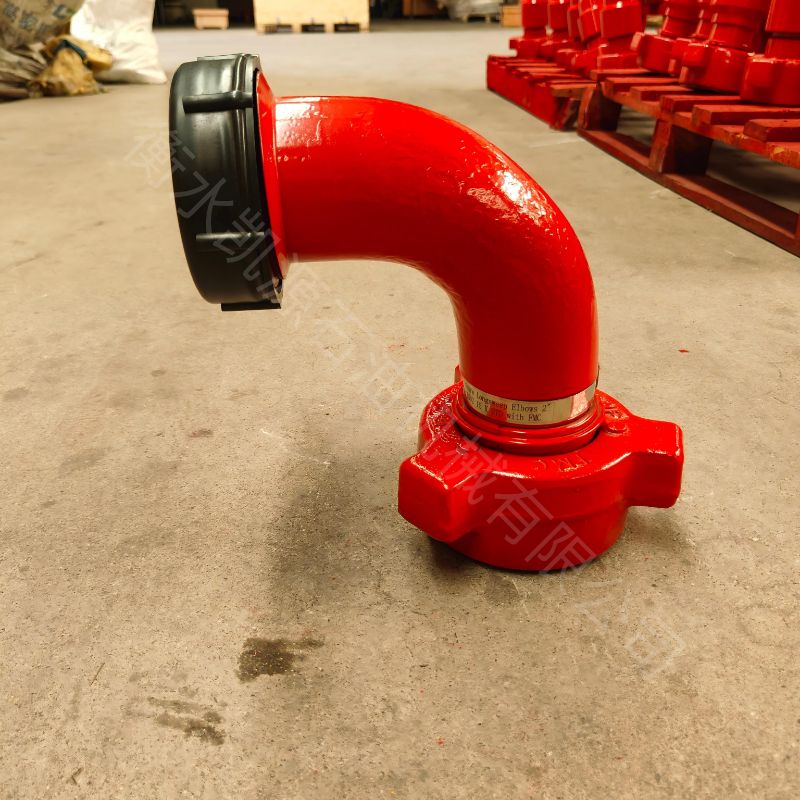

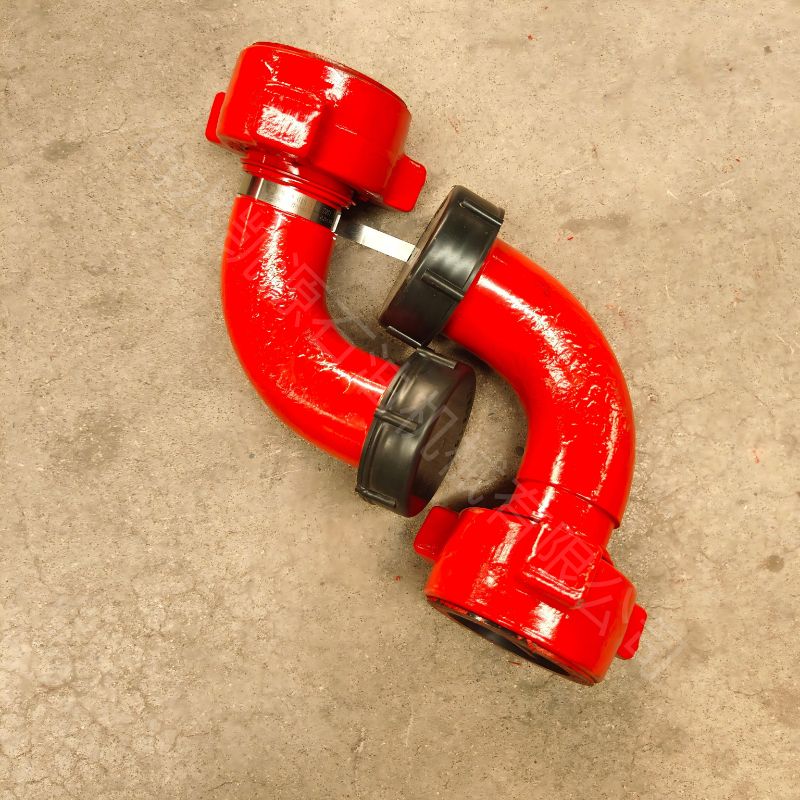

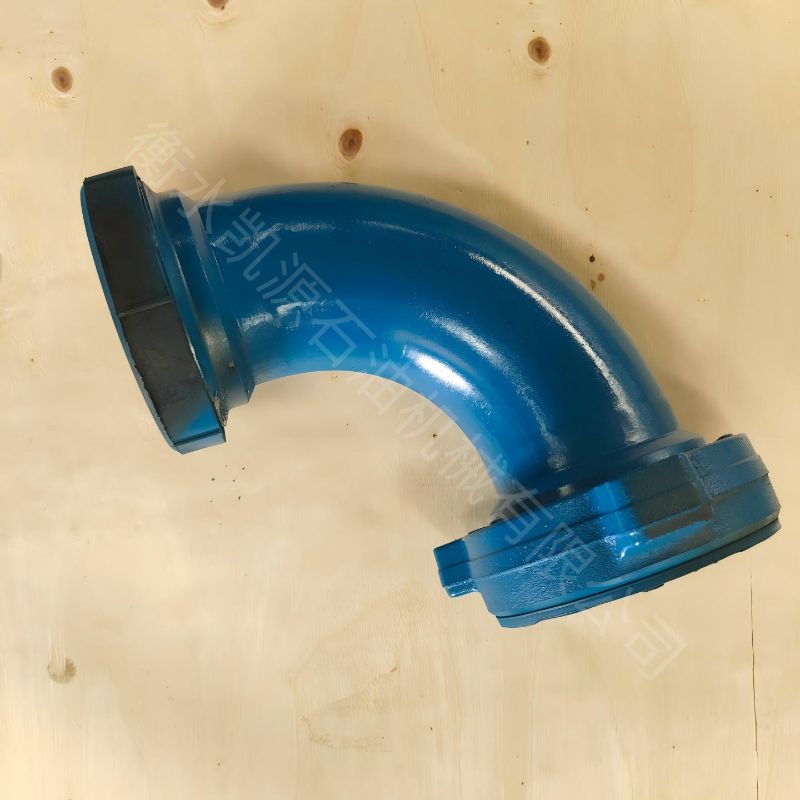

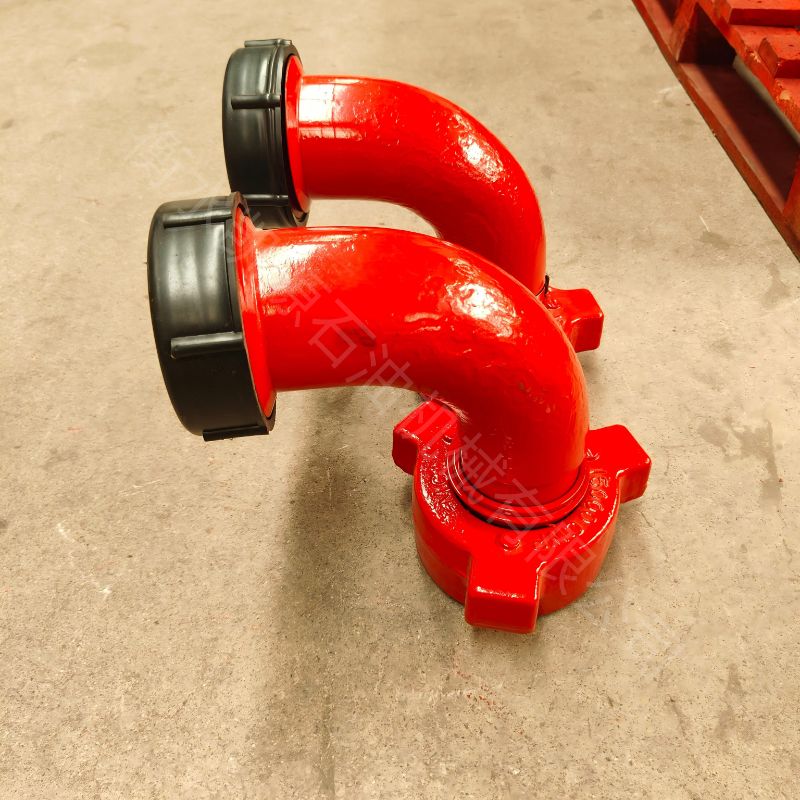

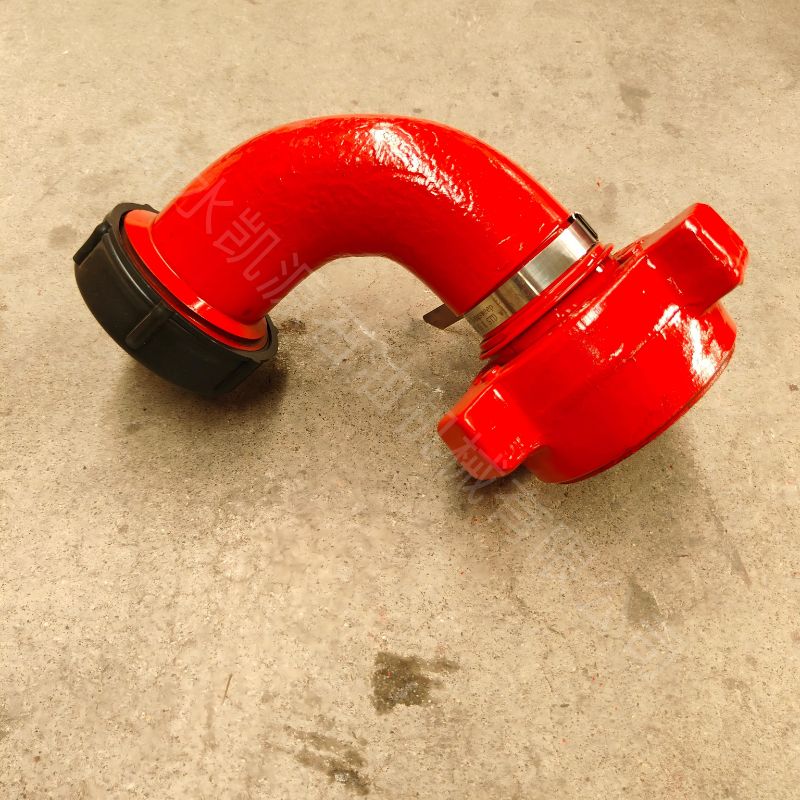

د انټيګریل forged hammer union 90° اوږد شعاع elbow

د بشپړ فورج شوی همر یون ۹۰° اوږد شعاع لرونکی الګو د تیلو د ساحې په کارونو کې د لوړ فشار د جریان لپاره ځانګړی شوی دی. د اوږد شعاعي ډیزاین (R=1.5D) سره، دا د جریان مقاومت او د تخریب کچه کمه کوي، چې د اوږد خدمت ژوند تضمینوي. د دواړو سرونو سره د همر یون اتصالات شتون لري، چې د لوړ فشار په شرایطو کې ګړندی نصب او لرې کول اسانه کوي. دا محصول په فراکچرینګ، ایسډایزینګ، چوک & کییل مینفولډونه، او د چینو د جریان لاینونو کې پراخه کارول کېږي.

تخنیکي پارامترونې

• نومي سوراخ: ۴۰-۱۰۰ ملي میتر، د غوښتنې پر بنسټ دودیز
• د کار فشار: MPa ~ MPa
• د اتصال ډول: همر یون (Fig 602 / 1002 / 1502 / 2002, etc.)
• د انحنا شعاع: اوږد شعاع, R = 1.5D
• ماده: لوړ قوت الیاژ سټیل AISI 4130 / 35CrMo, ټول فورج شوی, تود او تیار شوی (Q&T)
• د کار تودوخه: -29-121°C
• د کار شرایط: ① لوړ فشار کار شرایط, ② د ګړندي نصب او لرې کولو شرایط, ③ د تخریب کوونکو رسنیو شرایط, ④ د محدود ځای پیچلي پایپینګ شرایط, ⑤ د ارتعاش او ضربان شرایط
• د سطحې چلند: سور ضد زنگ رنگ (دودیز رنګونه شتون لري)

د محصول ځانګړتیاوې

• د اوږد شعاعي ډیزاین (R=1.5D): د مایع ضربه او د اصطکاک ضایع کمول، د اوږد ژوند تضمین.
• ټول فورج شوی جوړښت: لوړ قوت او د ستړیا مقاومت تضمینوي، د لوړ فشار د تخریب شرایطو لپاره مناسب.
• ګړندی نصب او لرې کول: د همر یون ډیزاین د ساحې د کار کچې ښه والی.
• د سخته چاپیریال مقاومت: د سلفر ضد مواد اختیاري، د NACE MR0175 معیارونو سره مطابقت لري، د H₂S لرونکو چاپیریالونو لپاره مناسب.
• مختلف فشار کچه: Fig 602, 1002, 1502, او 2002 ملاتړ کوي چې د مختلف فشار اړتیاوې پوره کړي.

کارونې

• فراکچرینګ مینفولډونه
• ایسډایزینګ عملیات
• چوک & کییل مینفولډونه
• د چینو اتصالات
• د تیلو او ګازو په ساحو کې د لوړ فشار جریان لاینونه

که تاسو د دې محصول په اړه نور معلومات غواړئ، مهرباني وکړئ له موږ سره اړیکه ونیسئ. موږ تاسو ته نور مشهور محصولات هم وړاندې کوو: پایپ الګو.
